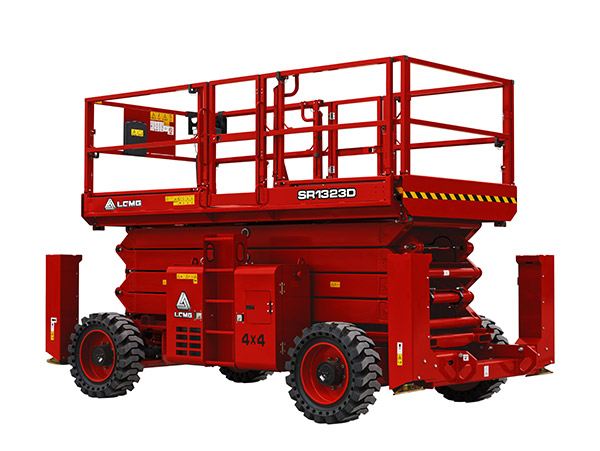

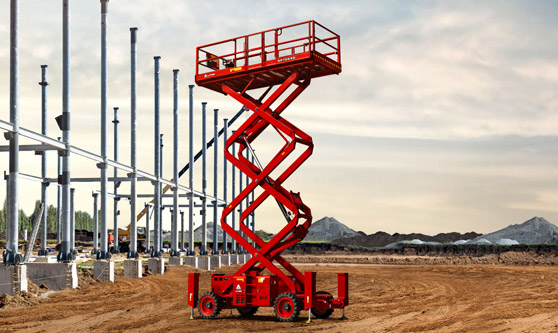

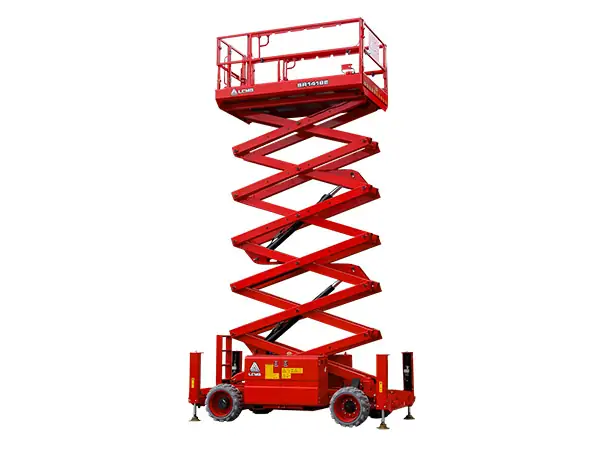

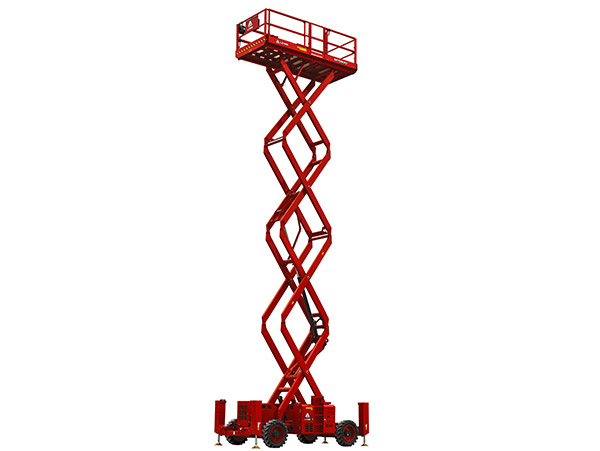

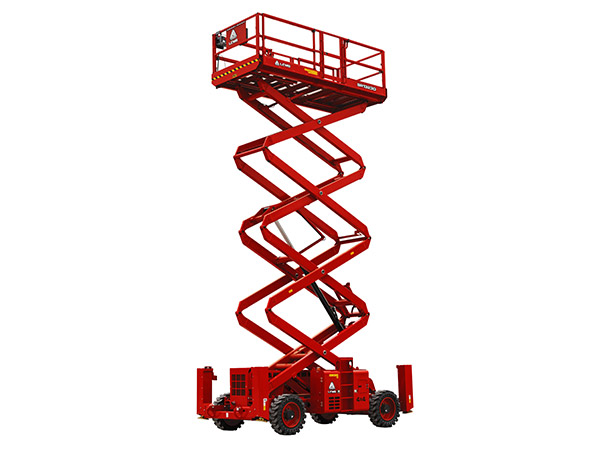

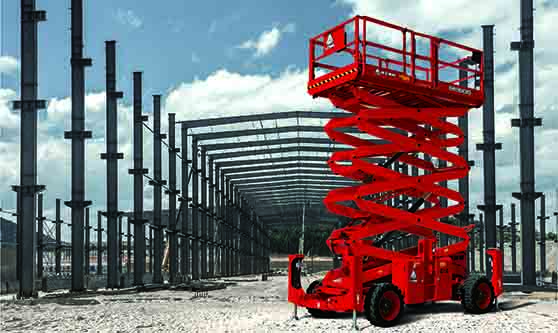

LGMGs Scherenarbeitsbühnen der SR23D-Serie für unwegsames Gelände bieten höhere Tragfähigkeit und größere Plattformen für die härtesten Baustellen. Allradantrieb, Pendelachsen und hydraulische Abstützungen sorgen für überlegene Stabilität auf den herausforderndsten unebenen Oberflächen.
l Die größere Arbeitsbühne mit hoher Kapazität bietet hohe Produktivität.l Der leistungsstarke Dieselmotor, die Pendelachsen und der Allradantrieb sorgen für eine bessere Leistung auf den meisten Baustellen in unwegsamem Gelände.
l Das Überlastsystem und der Bewegungsalarm helfen dem Bediener, die Arbeit auf eine viel
sicherere Weise zu erledigen.
l Ausziehbare Motorablage für einfachen Zugang und Wartung.
l Das integrierte Selbstdiagnosesystem erleichtert schnelle Fehlersuche.
| Modelle | SR1323D | SR4390D |
Abmessungen | ||
Max. Arbeitshöhe | 15m | 49'3" |
A- Plattformhöhe - ausgefahren | 13m | 42'8" |
B- Plattformhöhe - eingefahren | 1.83m | 6' |
C- Plattformlänge | 3.98/4.81m | 13'1"/15'9" |
D- Plattformbreite | 1.83m | 6' |
E- Gesamtlänge (mit Leiter) | 4.9m | 16'1" |
F- Gesamtbreite | 2.3m | 7'7" |
G- Gesamthöhe - Geländer aufgeklappt | 2.96m | 9'9" |
Gesamthöhe - Geländer eingeklappt | 2.28m | 7'6" |
Plattformausschub | 1.45/1.14m | 4'9"/3'9" |
H- Radstand | 2.85m | 9'4" |
Bodenfreiheit - Mitte | 0.23m | 9" |
Leistung | ||
max. Personen auf der Plattform (innen/außen) | 7/7 | |
Plattformtragfähigkeit | 680kg | 1500 lbs |
Tragfähigkeit - Plattformausschub | 230kg | 510 lbs |
Höhe Fahrantrieb | Volle Höhe | |
Steigfähigkeit - eingefahren | 40% | |
Wenderadius - außen | 5.33m | 17'6" |
Hub-/Senkzeit | 55/55s | |
Bremsen | Allradbremse | |
Fahrmodus | 4×4 | |
Reifentyp | Vollgummi | |
Reifengröße | 835×290mm | 33"×11" |
Energie | ||
Motor | Deutz D2,9 L4 36,4kw/48,8hp | |
Kraftstofftank Fassungsvermögen | 110L | 30gal |
Hydrauliksystem | ||
Hydrauliköl Fassungsvermögen | 140L | 37gal |
Gewicht | ||
Maschinengewicht (6,58m Arbeitsbühne, ANSI) | 7360kg | 16230 lbs |
Maschinengewicht (7,4m Arbeitsbühne, CE) | 7460kg | 16450 lbs |
Standardausstattung
Proportional Steuerung
Notaus-Vorrichtung
Klappbares Geländer
Manuelles Lösen der Bremse
Notablass zum Senken der Plattform
Überlastungssensor
Selbstverriegelndes Zugangsgatter
Pendelachse
Neigungsalarm mit Hubabschaltung
Intelligentes Diagnosesystem
Vollgummireifen
Bewegungsalarm
Senkalarm mit Blitzwarnleuchte
Selbstnivellierende Abstützungen
Optional
Wechselstrom zur Plattform
Telematik
Schaumgefüllte Reifen
Nichtmarkierende Vollgummireifen
Rohrgestelle
Kaltwetterpaket
Biologisch abbaubares Hydrauliköl
Schaumgefüllte nichtmarkierende Reifen
