l Die strukturellen Komponenenten sind leicht, aber dennoch stabil und langlebig konzipiert, wodurch der Energieverbrauch effektiv gesenkt wird.
l Ausgestattet mit einem Permanentmagnet-Synchronmotor (PMSM), der Motor und Steuerung in einer einzigen wartungsfreien (3-in-1) Einheit integriert, die die Effizienz deutlich steigert und gleichzeitig Verschleiß und Wartungskosten reduziert.
l Funktioniert mit universellen elektrischen Schnittstellen für Kompatibilität in verschiedenen Anwendungsszenarien.
l Optimiertes Leitungslayout zur Reduzierung von Energieverlusten und Leckagerisiken bei gleichzeitiger Verbesserung der Zuverlässigkeit und Haltbarkeit des Systems.

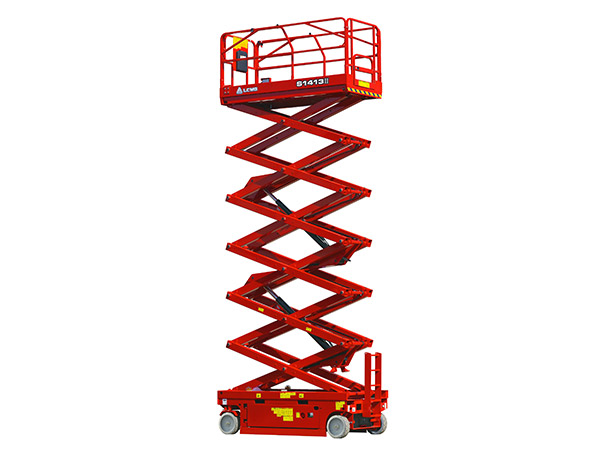

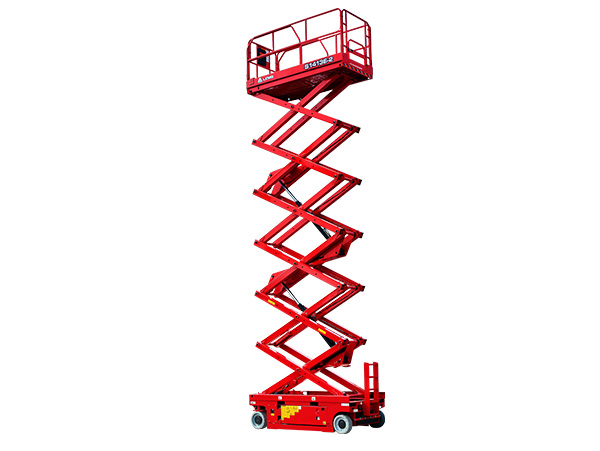

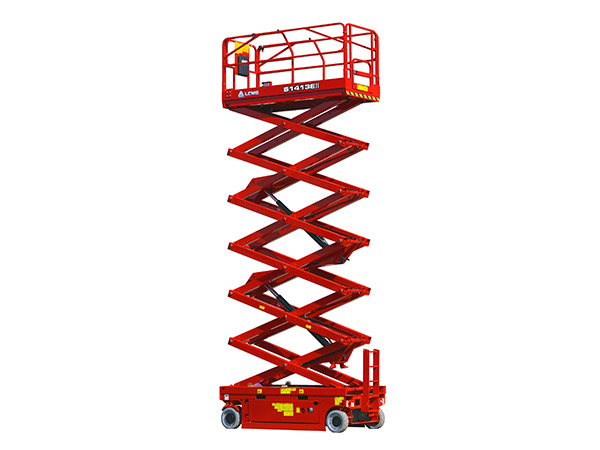

Modelle | S1413E-2 | S4650E-2 |
Abmessungen | ||
Max. Arbeitshöhe | 15.8m/10m (innen/außen) | 51'10"/32'10" (innen/außen) |
A- Plattformhöhe-angehoben | 13.8m/8m (innen/außen) | 45'3"/26'3" (innen/außen) |
B- Plattformlänge | 2.64m | 8'8'' |
C- Plattformausschub | 0.9m | 2'11'' |
D- Plattformlänge mit Plattformausschub | 3.54m | 11'7'' |
E- Plattformbreite | 1.12m | 3'8'' |
F- Gesamtlänge | 2.81m | 9'3'' |
G- Gesamtbreite | 1.3m | 4'3'' |
H- Gesamthöhe – Geländer oben | 2.74m | 9' |
I- Gesamthöhe – Geländer unten | 1.94m | 6'4'' |
| J-Radstand | 2.22m | 7'3" |
Bodenfreiheit ((verstaut/angehoben) | 105/20mm | 4.1''/0.8'' |
PRODUKTIVITÄT | ||
Max. Personenzahl auf der Arbeitsbühne | 2 (innen) /1 (außen) | |
Tragfähigkeit der Arbeitsbühne | 320 kg | 705 lbs |
Erweiterung der Tragfähigkeit der Arbeitsbühne | 120 kg | 265 lbs |
Max. Fahrhöhe | Volle Höhe | |
Steigfähigkeit verstaut | 25% | |
Min. Wenderadius | 2.95m | 9'8'' |
Geschwindigkeit heben/absenken | 80 s /62 s | |
Bremsen | Vorderradbremse | |
Fahrmodus | 4×2 | |
Reifentyp | Nichtmarkierende Vollgummireifens | |
Reifengröße | 380×130mm | 15''×5'' |
| Bodendruck, Reifen | 1350 kPa | 196 psi |
STROMVERSORGUNG | ||
Blei-Säure-Batterie | 24V (4x6V),220Ah | |
HYDRAULIKSYSTEM | ||
| Hydraulikölvolumen | 24.5 L | 6.5 gal |
Gewicht | ||
Maschinengewicht | 3430 kg | 7562 lbs |
STANDARTFUNKTIONEN
Proportionale Steuerung
Klappbares Geländer
Notablass
Not-Aus-Schalter
Explosionssicheres Schlauchsystem
Intelligentes Diagnosesystem
Blinkleuchten
Automatisches Bremssystem
Überkippschutzsystem
Ladeschutzsystem
Sicherheitsarm zur Fehlersuche
Hupe/Stundenzähler
Standard-Transportstapler Löcher
Schlaglochschutz
Vorbereitet für Telematik
Ausschwenkbare Komponentenablage
Alarm
Manuelles Lösen der Bremse
Optional
Stromversorgung in der Plattform
Antikollisionsschutz
Überlast-Sensorik

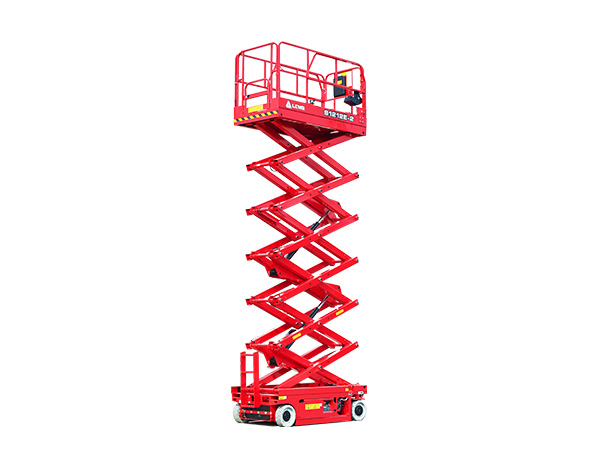

(Eine Standardfunktion, die für die Modelle S1212E-2/S1413E-2/S2012E verfügbar ist)
