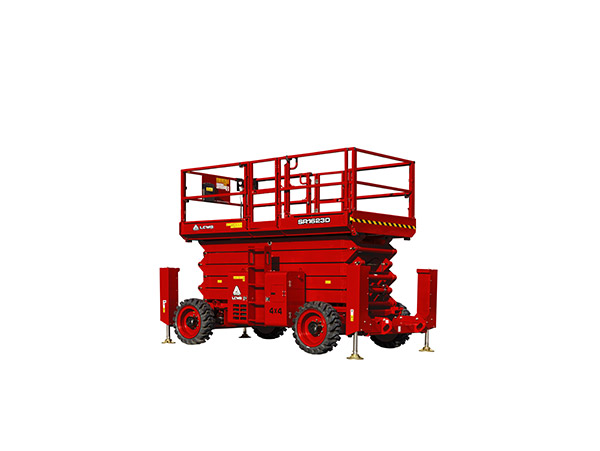

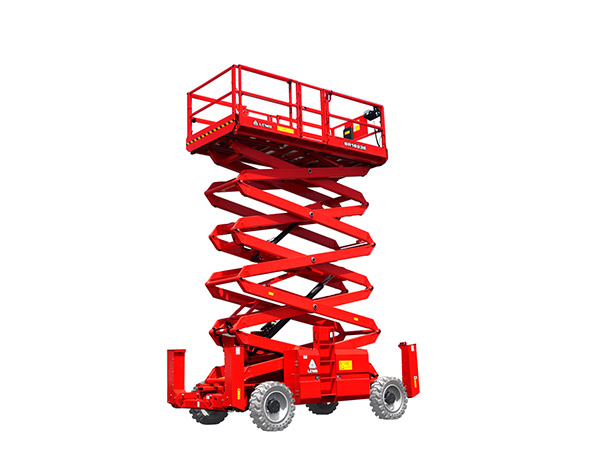

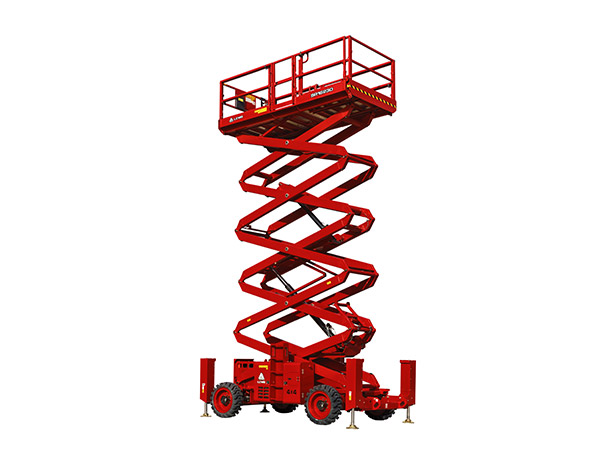

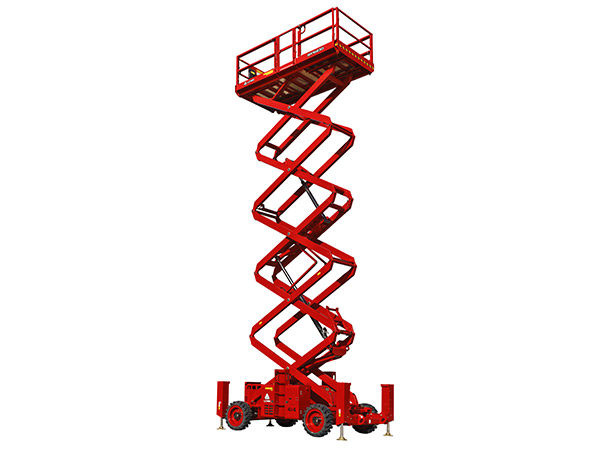

Les élévateurs à ciseaux de tout terrain de la série SR23D de LGMG fournissent des capacités supérieures et des plates-formes plus grandes pour les chantiers de construction les plus difficiles. Les quatre roues motrices, les essieux oscillants et les pieds de support hydrauliques assurent une stabilité supérieure sur les surfaces irrégulières les plus difficiles.
l Une grande productivité est fournie par la plate-forme de service plus grande avec plateaux à double extension.
l Le moteur diesel puissant, les essieux oscillants et les quatre roues motrices offrent de meilleures performances sur la plupart des chantiers de tout terrain.
l Les caractéristiques standard telles que les pieds de support de nivellement automatique par simple pression d’un bouton, le système de surcharge, l’alarme de mouvement, aident l’opérateur à réaliser des opérations de manière beaucoup plus sécuritaire.
l Plateau de moteur extractible pour accès et entretien faciles.
l Plateau de moteur extractible pour accès et entretien faciles.
Dimension de pneus
Modèle | SR1623D | SR5390D |
Mesures | ||
Hauteur de service max. | 17.9m | 58.7ft |
A-Hauteur de plate-forme -en montée | 15.9m | 52.2ft |
B-Hauteur de plate-forme – en descente | 2.08m | 81.9ft |
C-Longueur de la plate-forme | 3.98m | 13ft |
D-Largeur de la plate-forme | 1.83m | 6ft |
E-Longueur totale | 4.9m | 16ft |
F-Largeur totale | 2.3m | 7.55ft |
G-Hauteur totale-montée de garde-corps | 3.18m | 10.45ft |
Hauteur totale-descente de garde-corps | 2.5m | 8.2ft |
Plate-forme d’extension | 1.45/1.14（avant/arrière）m | 4.75/3.7（avant/arrière）ft |
H-H-Empattement | 2.85m | 111.2in |
Distance au sol- centre | 0.23m | 0.75ft |
Productivité | ||
Nombre max. de passager (d’entrée/de sortie) de la plate-forme | 4/4 | |
Capacité de plate-forme | 680kg | 1500lbs |
Capacité de plate-forme -plate-forme d’extension | 230kg | 510lbs |
Hauteur de traction | 8.5 | 27.9 |
Puissance sur rampe -en pliage | 40% | |
Rayon de virage- extérieur | 5.33m | 17.45ft |
Vitesse de montée/de descente | 55/55s | |
Freins | Frein à quatre roues | |
Mode de traction | 4×4 | |
Type de pneus | Pleins | |
| 835×290mm | 33×12in | |
Puissance | ||
Source de puissance | Deutz D2.9 L4 36.4kw/48.8hp | |
Capacité du réservoir de carburant | 110L | 30gal |
Système hydraulique | ||
Capacité d’huile hydraulique | 140L | 37gal |
Poids | ||
Poids de la machine (CE/ANSI)(CE/ANSI) | 8100 (plate-forme de 6,58m platform)kg | 17860lbs |
Poids de la machine(CE/ANSI) | 8200（plate-forme de 7,4m）kg | 18080lbs |
Caractéristiques standard
Contrôle proportionnel
Alarme d’inclinaison avec arrêt d’ascenseur
Système de détection de surcharge
Alarme de descente avec gyrophare
Porte d’entrée autobloquante
Pied de support de nivellement automatique
Bouton d’arrêt d’urgence
Système de diagnostic embarqué
Essieu oscillant
Traction à quatre roues et frein
Klaxon/Chronométreur
Descente d’urgence
Options
Extension de plate-forme de 6,58m/7,4m
Alimentation CA vers plate-forme
Dispositif d’anti-collision de la plate-forme
Générateur hydraulique
Pneus pleins sans marquage
Pneus remplis de mousse
Pneus rempli de mousse sans marquage
