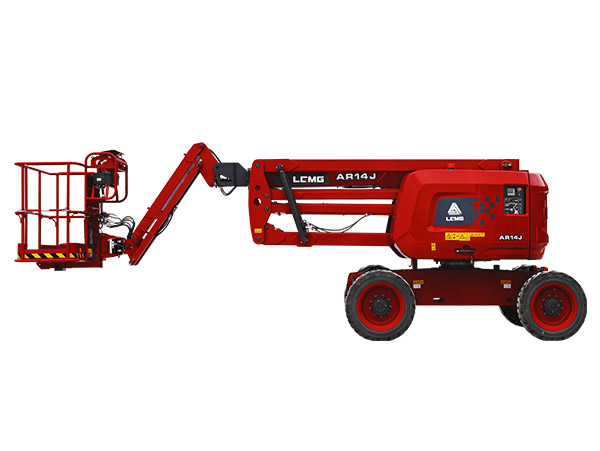

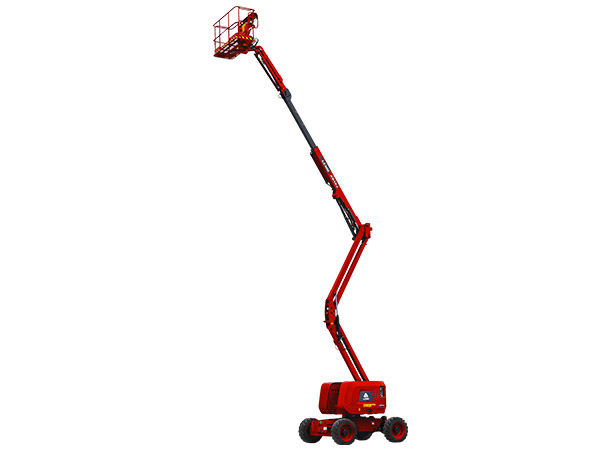

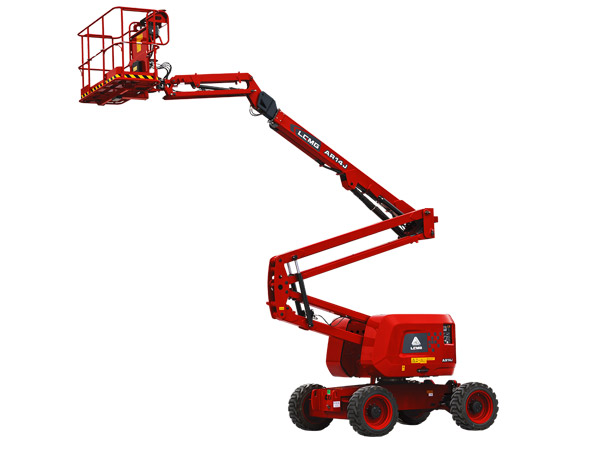

Les élévateurs à flèche articulée de la série AR de LGMG sont spécialement conçues pour la construction extérieure et pour les applications industrielles. L’utilisation de la présente machine est plus facile en raison de la conception simple et fiable et des caractéristiques industrielles. La possibilité d’arrivée des endroits à accès plus difficile sera obtenue en cas d’opération standard.
l Les essieux oscillants et les quatre roues motrices fournissent une meilleure puissance sur rampe sur tout terrain.
l Conduite douce et proportionnelle, positionnement précis et utilisation confortable.
l Une productivité exceptionnelle est fournie par une plate-forme autonivelante associée à la rotation de la plate-forme hydraulique.
l Plateau du moteur pivotant pour accès et maintenance faciles.
l Système d’autodiagnostic intelligent pour un dépannage rapide.
Modèle | AR14J | AR45J |
Mesures | ||
Hauteur de service max. | 16.09m | 52.79ft |
Hauteur de la plate-forme | 14.09m | 46.23ft |
Portée horizontale | 7.67m | 25.16ft |
Hauteur de levage | 7.56m | 24.8ft |
A-Longueur de pliage | 6.766m | 22.2ft |
B-Largeur de pliage | 2.31m | 7.58ft |
C-Hauteur de pliage | 2.17m | 7.1ft |
D-Longueur de la plate-forme | 1.83m | 5.9ft |
E-Largeur de la plate-forme | 0.76m | 2.6ft |
Capacité de la plate-forme | 230kg | 507lbs |
Empattement | 2.059m | 81in |
Distance au sol | 0.36m | 1.18ft |
Productivité | ||
Nombre max. de passager de la plate-forme | 2 | |
Vitesse d’entraînement en descente | 6.1km/h | |
Vitesse d’entraînement en montée | 0.8km/h | |
Puissance sur rampe | 45% | |
Rotateur de plate-forme | 160° | |
Rotation pivotante | 355° | |
Oscillation de queue pivotante | 0 | |
Rayon de virage -intérieur | 1.94m | 6.36ft |
Rayon de virage- extérieur | 4.41m | 14.47ft |
Type de pneus | Remplissage de mousse RT | |
Dimension de pneus | 848×315mm | 33.4×12.4in |
Puissance | ||
Puissance | Deutz EU V Tier 4f 36.4kw/48.8hp | |
Capacité du réservoir de carburant | 65L | 17.2gal |
Système hydraulique | ||
Capacité d’huile hydraulique | 130L | 34.3gal |
Poids | ||
Poids de la machine (CE) | 7160kg | 15785lbs |
Caractéristiques standard
Contrôle proportionnel
Alarme d’inclinaison avec arrêt d’ascenseur
Système de détection de surcharge
Alarme de descente avec balise clignotante
Système de nivellement automatique de la plate-forme
Bouton d’arrêt d’urgence
Système de diagnostic embarqué
Essieu oscillant
Traction à quatre roues et frein
Système de protection contre inclinaison excessive
Protection anti-écrasement
Klaxon/Chronométreur
Tractions en pleine hauteur
Options
Alimentation CA de la plate-forme
Boîte à outils de plate-forme
Pneus rempli de mousse sans marquage
Pneus solides sans marquage
