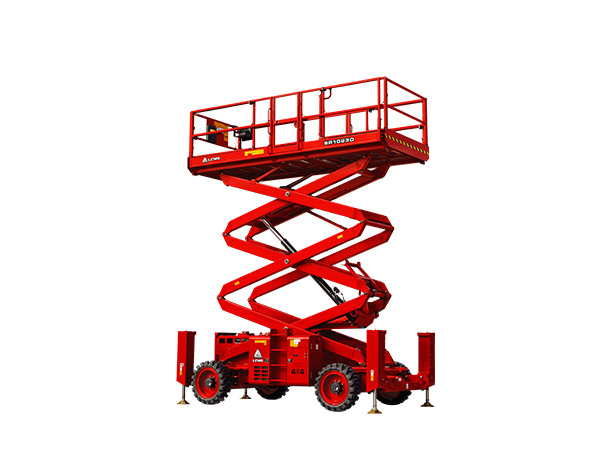

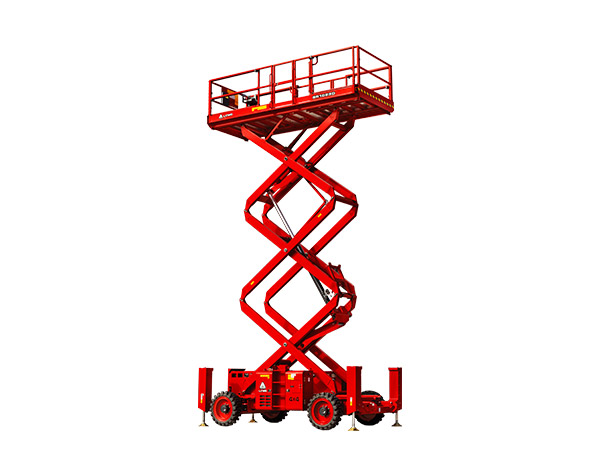

LGMG SR23Dシリーズ ラフテレーシザーリフトは、最も過酷な建設現場向けに、より大きな容量とより大きなプラットフォームを提供します。四輪駆動、振動アクセル、油圧アウトリガーは、最も厳しい凹凸のある表面で優れた安定性を提供します。デュアルエクステンションデッキを備えた大きな作業車は、優れた生産性を提供します。
l パワフルなディーゼルエンジン、振動アクセル、4輪駆動により、ラフテレーでより優れたパーフォーマンスを発揮します。
l ワンボタンオートレベリングアウトリガー、オーバーロードシステム、モーションアラームなどの標準機能により、より安全な作業が可能です。
l エンジントレイは引き出し式で、メンテナンスが容易です。
l 自己診断システムの搭載により、迅速なトラブルシューティングが容易になります。

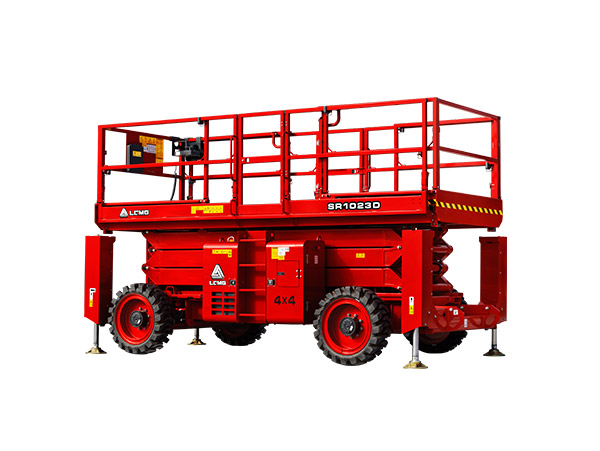

モデル | SR1023D | SR3390D |
測定 | ||
最大作業高さ | 12m | 39.4ft |
A-プラットフォーム高さ | 10m | 32.8ft |
B-プラットフォーム高さ-収納時 | 1.58m | 62ft |
C-プラットフォーム長さ | 3.98m | 13ft |
D-プラットフォーム幅 | 1.83m | 6ft |
E-全長 | 4.9m | 16ft |
F-全幅 | 2.3m | 7.55ft |
G-全高-ガードレールアップ | 2.74m | 8.99ft |
全高-ガードレール下降時 | 2.06m | 6.75ft |
エクステンションデッキ | 1.45/1.14（フロント/リア）m | 4.75/3.7（フロント/リア）ft |
H-ホイールベース | 2.85m | 111.2in |
地上高-センター | 0.23m | 0.75ft |
生産性 | ||
最大 プラットフォームオキュパント（イン/アウト） | 7/7 | |
プラットフォーム容量 | 1100kg | 2425lbs |
プラットフォーム容量-エクステンションデッキ | 230kg | 510lbs |
駆動高さ | 10 | 32.8 |
登坂能力-収納時 | 40% | |
回転半径-外側 | 5.33m | 17.45ft |
昇降速度 | 45/45s | |
ブレーキ | 四輪ブレーキ | |
駆動方式 | 4×4 | |
タイヤタイプ | ソリッド | |
タイヤサイズ | 835×290mm | 33×12in |
パワー | ||
| Power Source | Deutz D2.9 L4 36.4kw/48.8hp | |
燃料タンク容量 | 110L | 30gal |
油圧システム | ||
作動油タンク容量 | 140L | 37gal |
重量 | ||
機械重量(CE/ANSI) | 6880(6.58m プラットフォーム)kg | 15170lbs |
機械重量(CE/ANSI) | 6980（7.4m プラットフォーム）kg | 15400lbs |
標準機能
比例制御
リフトカットアウト付チルトアラーム
オーバーロードセンシングシステム
フラッシュビーコン付き下降アラーム
セルフロックエントリーゲート
オートレベリングアウトリガー
非常停止ボタン
車載診断システム
オシレーティングアクスル
四輪駆動とブレーキ
ホーン/アワーメーター
緊急降下
オプション
6.58m/7.4mプラットフォームエクステンション
プラットフォームへのAC電源
プラットフォーム衝突防止装置
油圧発電機
ソリッドノンマーキングタイヤ
発泡充填タイヤ
発泡充填ノンマーキングタイヤ
