l Die größere Arbeitsbühne mit hoher Kapazität bietet hohe Produktivität.
l Der leistungsstarke Dieselmotor, die Pendelachsen und der Allradantrieb sorgen für eine bessere Leistung auf den meisten Baustellen in unwegsamem Gelände.
l Das Überlastsystem und der Bewegungsalarm helfen dem Bediener, die Arbeit auf eine viel sicherere Weise zu erledigen.
l Ausziehbare Motorablage für einfachen Zugang und Wartung.
l Das integrierte Selbstdiagnosesystem erleichtert schnelle Fehlersuche.

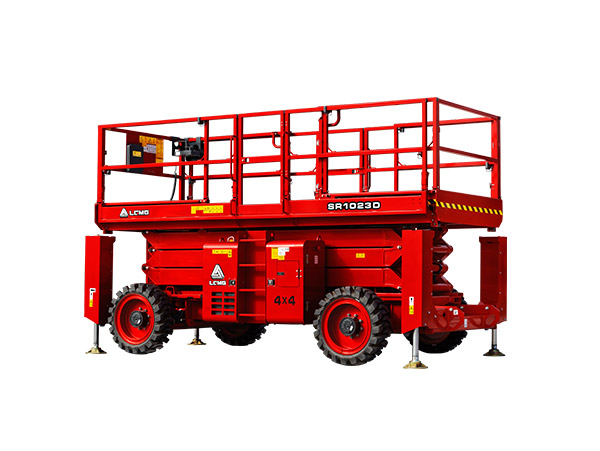

| Modelle | SR1023D | SR3390D |
Abmessungen | ||
Max. Arbeitshöhe | 12 m | 39'4'' |
A- Höhe Arbeitsbühne angehoben | 10 m | 32'10'' |
B- Höhe Arbeitsbühne verstaut | 1.58 m | 5'2'' |
C- Länge Arbeitsbühne | 3.98 m | 13'' |
D- Breite Arbeitsbühne | 1.83 m | 6' |
E- Gesamtlänge (mit Leiter) | 4.9 m | 16'1'' |
F- Gesamtbreite | 2.3 m | 7'7'' |
G- Gesamthöhe Geländer angehoben | 2.74 m | 9' |
Gesamthöhe Geländer abgesenkt | 2.06 m | 6'9'' |
H-Erweiterungsbühne | 1.45/1.14 m | 4'9''/3'9'' |
I- Radstand | 2.85 m | 9'4'' |
Bodenfreiheit Mitte | 0.23 m | 9'' |
| PRODUKTIVITÄT | ||
Max. Personen auf der Bühne | 7 (innen) / 7 (außen) | |
Tragfähigkeit der Arbeitsbühne | 1100 kg | 2430 lbs |
Tragfähigkeit - Plattformausschub | 230 kg | 510 lbs |
Höhe Fahrantrieb | Volle Höhe | |
Steigfähigkeit verstaut | 40% | |
Wenderadius außen | 5.33 m | 17'6'' |
Geschwindigkeit Anheben/Absenken | 45 s / 45 s | |
Bremsen | Allradbremse | |
Fahrmodus | 4×4 | |
Reifentyp | Vollgummireifen | |
Reifengröße | 835×290 mm | 33''×11'' |
STROMVERSORGUNG | ||
| Motor | Deutz D2.9 L4 36.4kw/48.8hp | |
Kraftstofftank-Kapazität | 110 L | 30 gal |
HYDRAULIKSYSTEM | ||
Hydraulikölvolumen | 140 L | 37 gal |
GEWICHT | ||
Maschinengewicht (7,4m Arbeitsbühne, CE) | 6980 kg | 15400 lbs |
Maschinengewicht (6,58 m Arbeitsbühne, ANSI) | 6880 kg | 15170 lbs |
Standardausstattung
Proportionale Steuerung
Neigungsalarm mit Hubabschaltung
Überlastungssensor
Senkalarm mit Blitzwarnleuchte
Selbstverriegelndes Zugangsgatter
Selbstnivellierende Abstützungen
Notaus-Vorrichtung
Intelligentes Diagnosesystem
Pendelachse
Manuelles Lösen der Bremse
Bewegungsalarm
Notablass zum Senken der Plattform
Vollgummireifen
Klappbares Geländer
Optional
Rohrgestelle
Telematik
Wechselstrom zur Plattform
Kaltwetterpaket
Biologisch abbaubares Hydrauliköl
Nichtmarkierende Vollgummireifen
Schaumgefüllte Reifen
Schaumgefüllte nichtmarkierende Reifen
