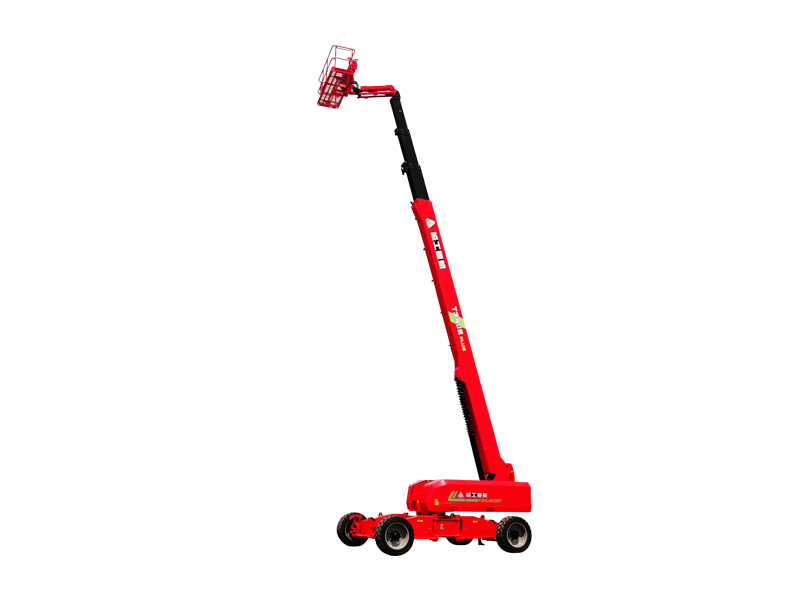

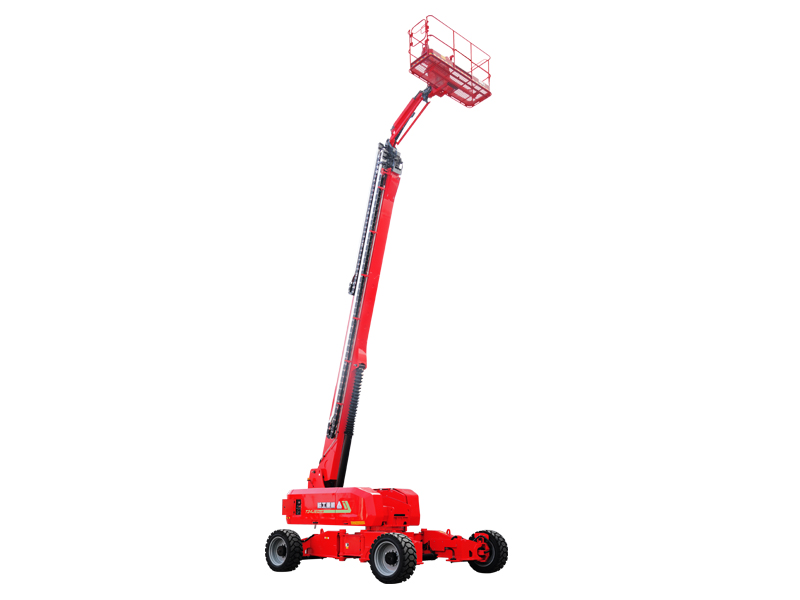

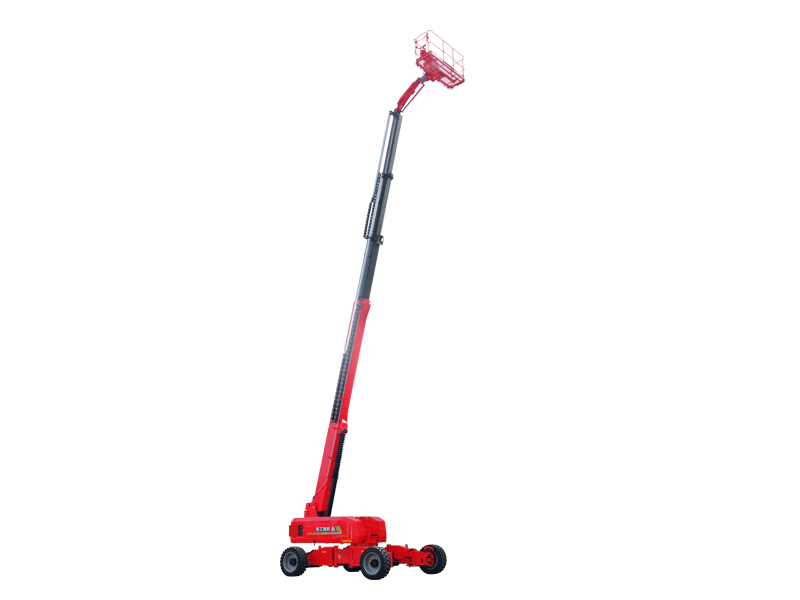

临工重机T系列电动直臂式升降工作平台,最大平台高度覆盖19.8-38.2m,免维护大容量锂电池,绿色环保、低噪音,充分满足市区中心室内等低噪音要求区域;整机采用四轮驱动,越野性能强劲,轻松应对泥泞、坡道、狭窄复杂工况,满足厂房、场馆、石油、造船等大型设施的建造与维护设备需求;
l 300/450kg双载荷,全方位5°,2.44m×0.9m三开门大平台;
l 配置X型阔腿结构,采用磁致伸缩位移传感器控制,控制精度高、控制简单可靠;
l 前轮、蟹形、原地转向三种转向模式,满足狭小空间作业需求;
l 四节同步伸缩臂架,比双缸驱动臂架伸缩模式效率提升30%以上;
l 采用CAN通讯主阀,带闭环控制,控制精度高;
l 采用负载敏感系统,功能动作全部电比例控制,实现最佳复合动作匹配,提升各动作的操作舒适性;
l 臂架自重下放,电比例调节速度,节能减耗;
产品型号 | T34JE |
尺寸 | |
最大工作高度/m | 36.2 |
最大平台高度/m | 34.2 |
最大水平延伸/m | 23 |
最大工作幅度/m | 23.6 |
整机长度/m | 13 |
整机宽度/m(支腿收藏/支腿展开) | 2.49/4.01 |
整机高度/m | 2.89 |
工作平台尺寸(长×宽)/m | 2.44×0.9 |
轴距/m | 4.122 |
轮距/m(支腿收藏/支腿展开) | 2.045/3.565 |
最小离地间隙/m | 0.335 |
性能 | |
额定载荷(非受限/受限)/kg | 300/450 |
转台回转角度 | 360° |
尾摆/m(支腿收藏/支腿展开) | 0.6/1.41 |
平台摆动幅度 | 180° |
小臂摆动幅度 | 130° |
底盘最大允许倾斜角度 | 5°/5° |
最大行驶速度(收藏)/km/h | 5±0.25 |
最大行驶速度(展开)/km/h | 0.4±0.05 |
最小转弯半径(内轮)/m(支腿收藏/支腿展开) | 8.1/3.1 |
最小转弯半径(外轮)/m(支腿收藏/支腿展开) | 10.1/6.5 |
理论最大爬坡能力(空载收藏)(%) | 45 |
最大允许风速/m/s | 12.5 |
驱动型式 | 四轮驱动 四轮转向 |
轮胎型式 | 泡沫填充轮胎 |
轮胎规格 | 445/50D 710 |
动力 | |
电池 | 80V /604Ah 锂电池 |
液压油箱/L | 240 |
重量 | |
整机重量/kg | 19000 |
备注:本产品随技术进步不断改进,以上所列参数、配置等有关详细信息与实物差异之处以实物为准。
标准配置:
自动调平平台
液压旋转平台180°
小臂变幅130°
全比例手柄控制
行驶确认
倾斜报警
下降和移动警报
闪光标灯
计时器
喇叭
360度连续回转
双载荷300kg/450kg
粗糙地面泡沫填充轮
锂电池
柔性防挤压
防尘组件
三开门大平台2.44m×0.9m
GPS模块
可加装配置:
AC电源连接至平台
平台工作灯
两开门大平台
