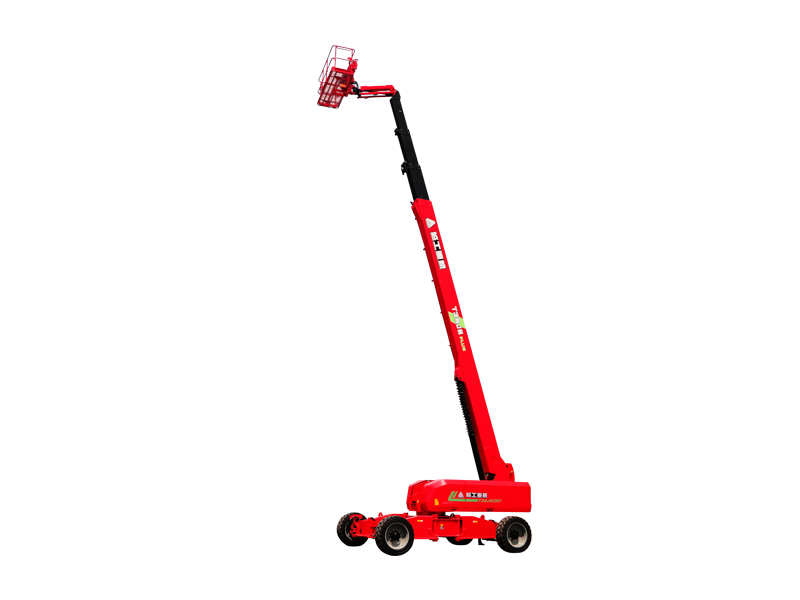

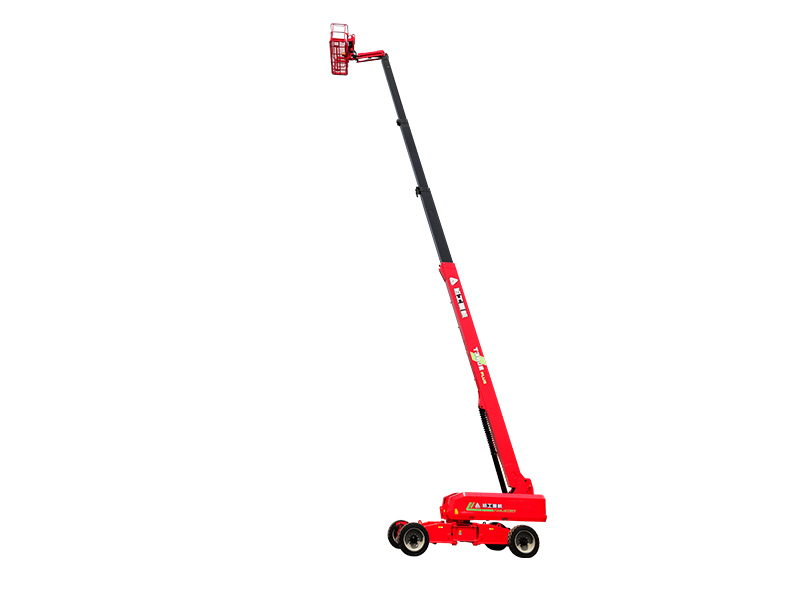

T38JE

l 绿色环保、低噪音、零排放、免维护大容量锂电池;

l 大载荷,大角度,大平台;

l 300/450kg双载荷,全方位5°,2.44m×0.9m三开门大平台;

l 配置X型阔腿结构,采用磁致伸缩位移传感器控制,控制精度高、控制简单可靠;

l 前轮转向、蟹形转向、原地转向三种转向模式,满足狭小空间作业需求;

l 四节同步伸缩臂架,比双缸驱动臂架伸缩模式效率提升30%以上;

l 采用CAN通讯主阀,带闭环控制,控制精度高;

l 采用负载敏感系统,功能动作全部电比例控制,实现最佳复合动作匹配,提升各动作的操作舒适性;

l 臂架自重下放,电比例调节速度,节能减耗;

l 转台回转速度根据臂架状态进行智能调整,提升操作稳定性和安全性;


  • 38.2m
    最大平台高度
  • 300/450kg
    额定载荷(非受限/受限)
  • 2.49/4.01m
    整机宽度(支腿收藏/支腿展开)
  • 14.31m
    整机长度
  • 20700kg
    整机重量
产品型号T38JE

尺寸

最大工作高度/m40.2
最大平台高度/m38.2
最大水平延伸/m23.5
最大工作幅度/m24.1
整机长度/m14.31
整机宽度/m(支腿收藏/支腿展开)2.49/4.01
整机高度/m2.89
工作平台尺寸(长×宽)/m2.44×0.9
轴距/m4.122
轮距/m(支腿收藏/支腿展开)2.045/3.565
最小离地间隙/m0.335

性能

额定载荷(非受限/受限)/kg300/450
转台回转角度360°
尾摆/m(支腿收藏/支腿展开)0.7/1.51
平台摆动幅度160°
小臂摆动幅度130°
底盘最大允许倾斜角度5°/5°
最大行驶速度(收藏)/km/h5±0.25
最大行驶速度(展开)/km/h0.4±0.05
最小转弯半径(内轮)/m(支腿收藏/支腿展开)8.1/3.1
最小转弯半径(外轮)/m(支腿收藏/支腿展开)10.1/6.5
理论最大爬坡能力(空载收藏)(%)45
最大允许风速/m/s12.5
驱动型式四轮驱动
四轮转向
轮胎型式泡沫填充轮胎
轮胎规格445/50D  710

动力

电池锂电池
液压油箱/L240

重量

整机质量/kg20700

备注:本产品随技术进步不断改进,以上所列参数、配置等有关详细信息与实物差异之处以实物为准。

标准配置

X型底盘

自动调平平台

液压旋转平台160°

小臂变幅130°

全比例手柄控制

行驶确认

倾斜报警

下降和移动警报

闪光标灯

计时器

喇叭

360度连续回转

双载荷300kg/450kg

粗糙地面泡沫填充轮

锂电池

柔性防挤压

防尘组件

三开门大平台2.44m×0.9m

GPS模块



选装配置

AC电源连接至平台

平台工作灯

两开门大平台
